CBVAC · MODEL DETAILS

中科九微｜丞羿代理新機

JFB-63/81M

磁懸浮＋陶瓷軸承

價格：請洽詢

查看標註尺寸查看規格表

JFB-63/81M · 原廠外觀示意 — JFB-63/81M · 原廠外觀示意
點圖開啟原尺寸 ↗

85 L/s氮氣抽速

DN63入口口徑

LF / CF入口法蘭

APPEARANCE

外觀與配置

使用原廠說明書外觀示意；共用照片會註明適用型號，實際供應配置請洽詢。

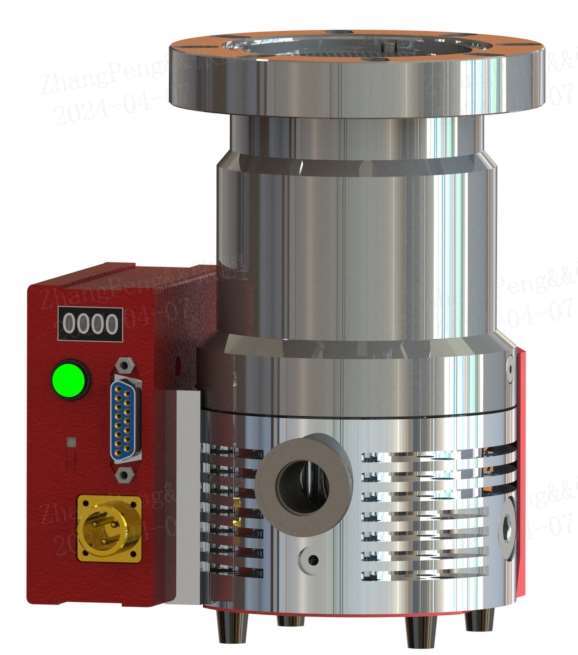

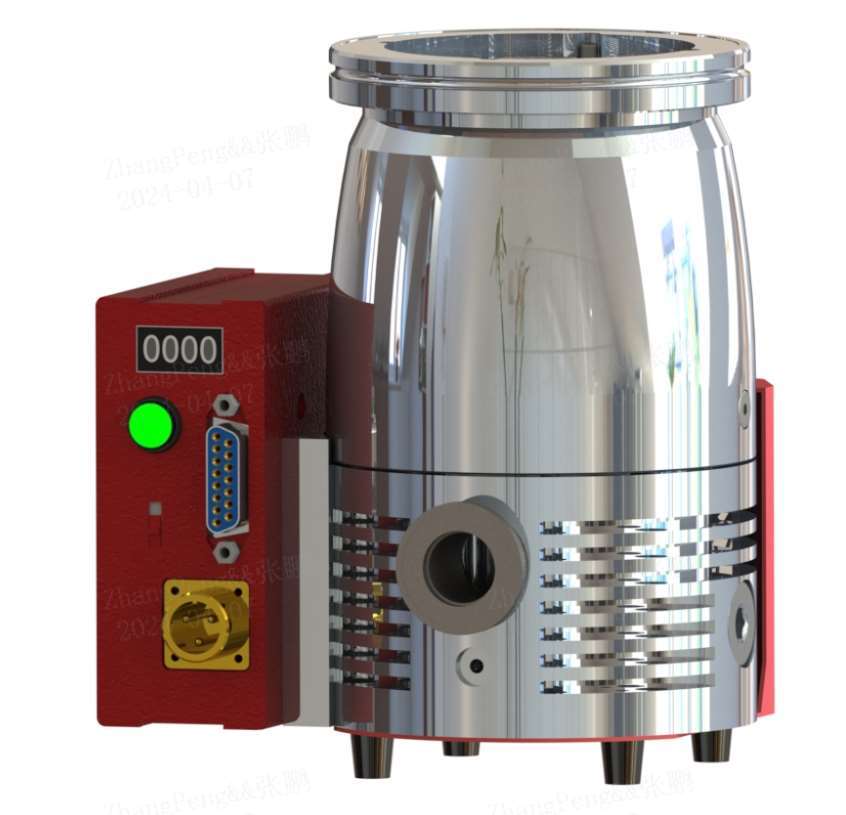

JFB-63/81M｜外觀示意 1 — JFB-63/81M｜外觀示意 1
點圖開啟原尺寸 ↗

JFB-63/81M｜外觀示意 2 — JFB-63/81M｜外觀示意 2
點圖開啟原尺寸 ↗

DIMENSION DRAWINGS

原廠標註尺寸

圖中的字母對照下方數值表；線性尺寸單位為 mm，n 為孔數，— 表示原廠未列值。

小螢幕可左右滑動表格查看完整規格。

一體式尺寸

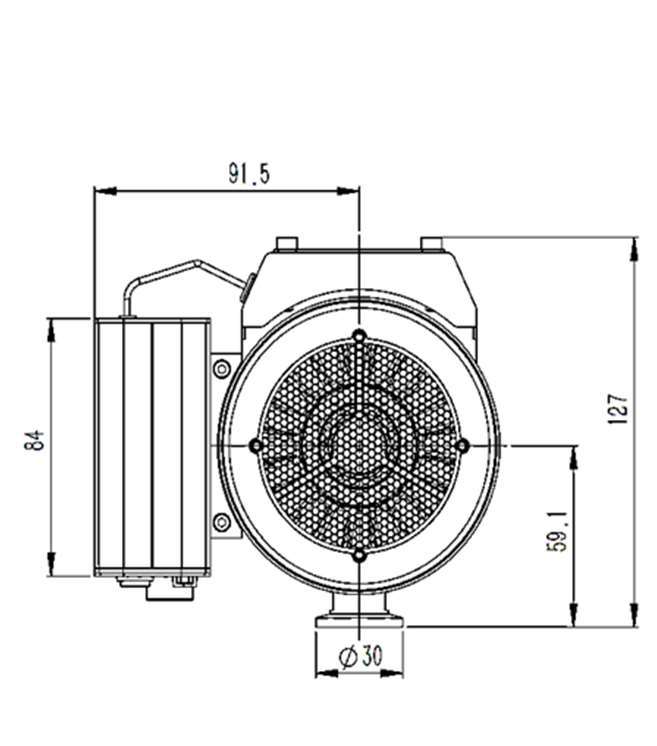

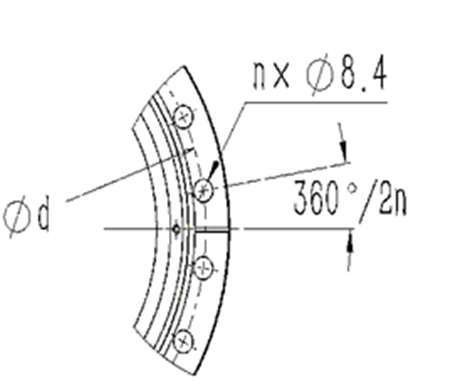

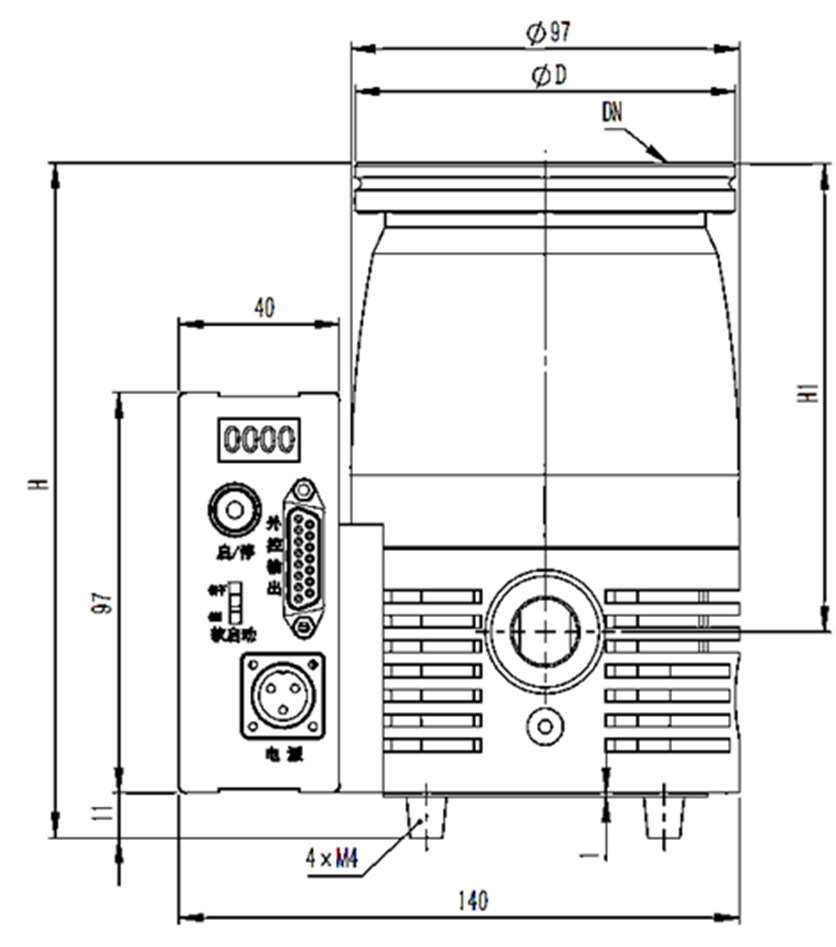

JFB-63/81M｜一體式尺寸 · 1 — JFB-63/81M｜一體式尺寸 · 1
點圖開啟原尺寸 ↗

JFB-63/81M｜一體式尺寸 · 2 — JFB-63/81M｜一體式尺寸 · 2
點圖開啟原尺寸 ↗

JFB-63/81M｜一體式尺寸 · 3 — JFB-63/81M｜一體式尺寸 · 3
點圖開啟原尺寸 ↗

JFB-63/81M · 一體式尺寸
DN	H	H1	D	d	n
LF63	163.6	113.6	95	—	—
CF63	179.4	129.4	114	92.2	8

資料來源：原廠第 13 頁（PDF 第 21 頁）。

SPECIFICATIONS

型號規格表

JFB-63/81M · 主要規格
項目	規格
型號	JFB-63/81M
類型	磁懸浮＋陶瓷軸承
氮氣 N₂ 抽速	85 L/s
氦氣 He 抽速	55 L/s
入口法蘭	DN63 · ISO-K (LF) / CF
LF 極限壓力	< 8 × 10⁻⁶ Pa
CF 極限壓力	< 8 × 10⁻⁷ Pa
建議前級泵抽速	0.5–2 L/s
價格	請洽詢

規格來源：JFB 系列分子泵說明書 V5.4，原廠第 6–10 頁；外觀來源：第 2–4 頁。

供電、冷卻、控制器與配件依最終配置確認；價格與交期請洽詢。
