JFB-400/4201

油潤滑

價格：請洽詢

4,200 L/s氮氣抽速

DN400入口口徑

LF入口法蘭

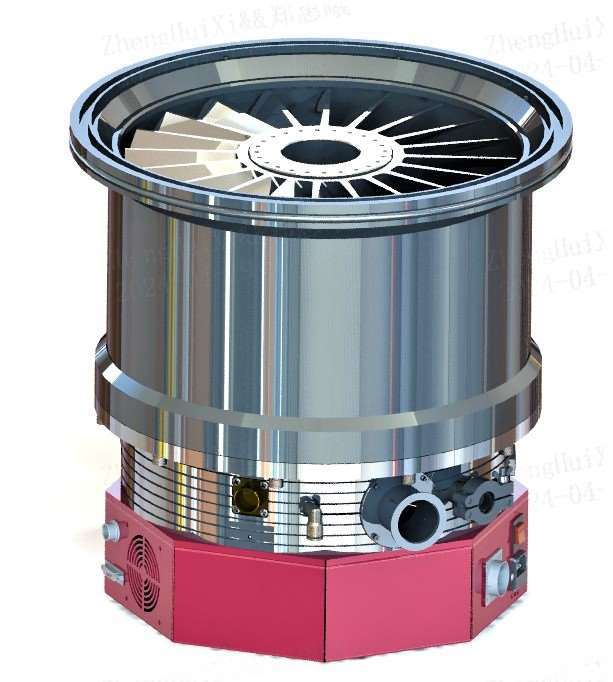

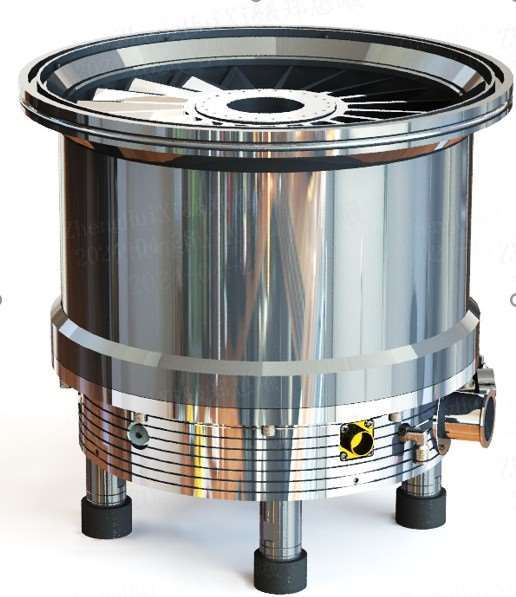

APPEARANCE

外觀與配置

使用原廠說明書外觀示意；共用照片會註明適用型號，實際供應配置請洽詢。

DIMENSION DRAWINGS

圖中的字母對照下方數值表；線性尺寸單位為 mm，n 為孔數，— 表示原廠未列值。

小螢幕可左右滑動表格查看完整規格。

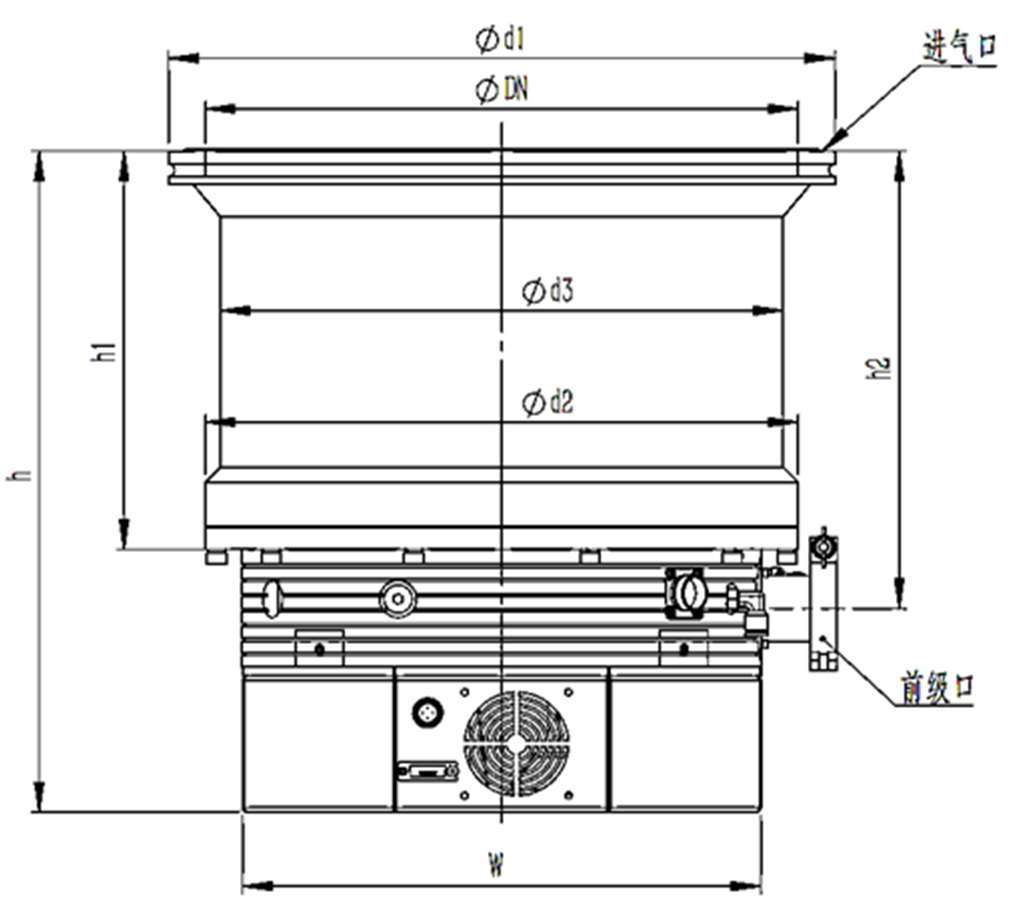

JFB-400/4201 · 一體式尺寸
DN	Φd1	Φd2	Φd3	h	h1	h2	W
LF400	450	400	380	447	269.5	309.5	350

資料來源：原廠第 16 頁（PDF 第 24 頁）。

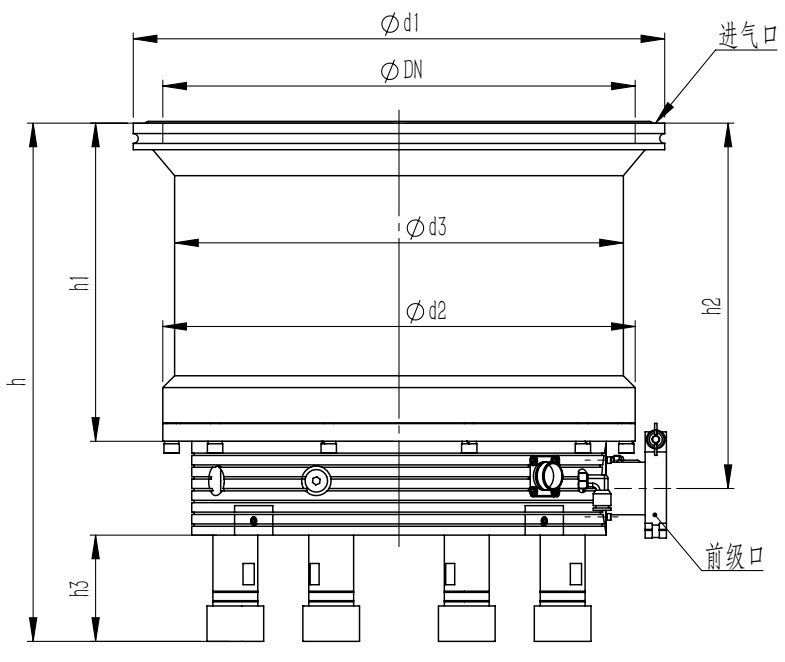

JFB-400/4201 · 分體式尺寸
DN	Φd1	Φd2	Φd3	h	h1	h2	h3
LF400	450	400	380	439	269.5	309.5	90

資料來源：原廠第 17 頁（PDF 第 25 頁）。

SPECIFICATIONS

規格來源：JFB 系列分子泵說明書 V5.4，原廠第 6–10 頁；外觀來源：第 2–4 頁。

供電、冷卻、控制器與配件依最終配置確認；價格與交期請洽詢。
