一體式尺寸
點圖開啟原尺寸 ↗

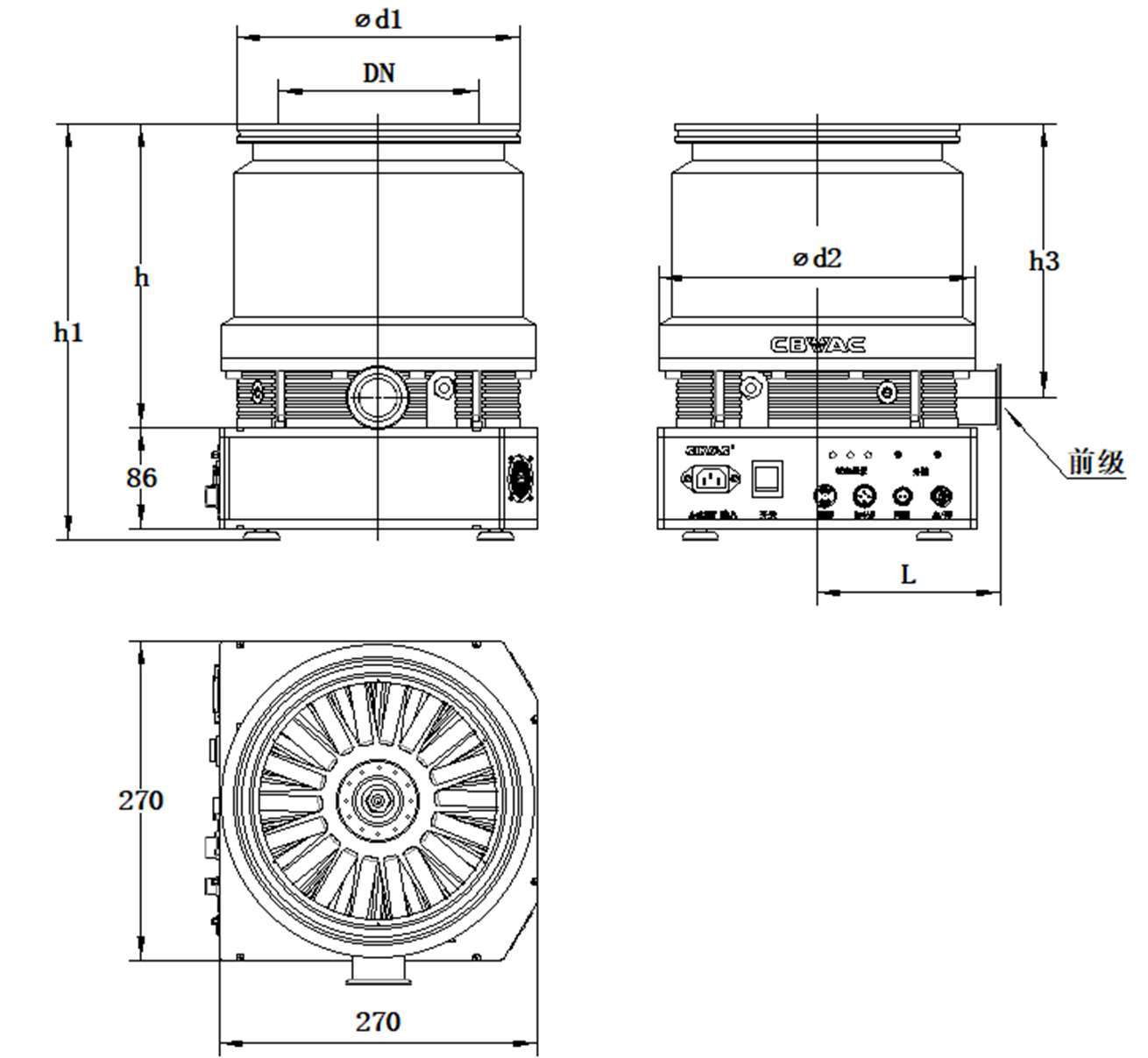

| DN | Φd1 | Φd2 | h | h1 | h3 | L |
|---|---|---|---|---|---|---|
| LF250 | 290 | 296 | 229.8 | 324.8 | 203.8 | 165.3 |
| CF250 | 305 | 296 | 259.8 | 354.8 | 233.8 | 165.3 |
資料來源：原廠第 15 頁（PDF 第 23 頁）。
原廠共用尺寸示意圖；上表已依本頁型號與法蘭列出對應數值。
APPEARANCE
外觀與配置

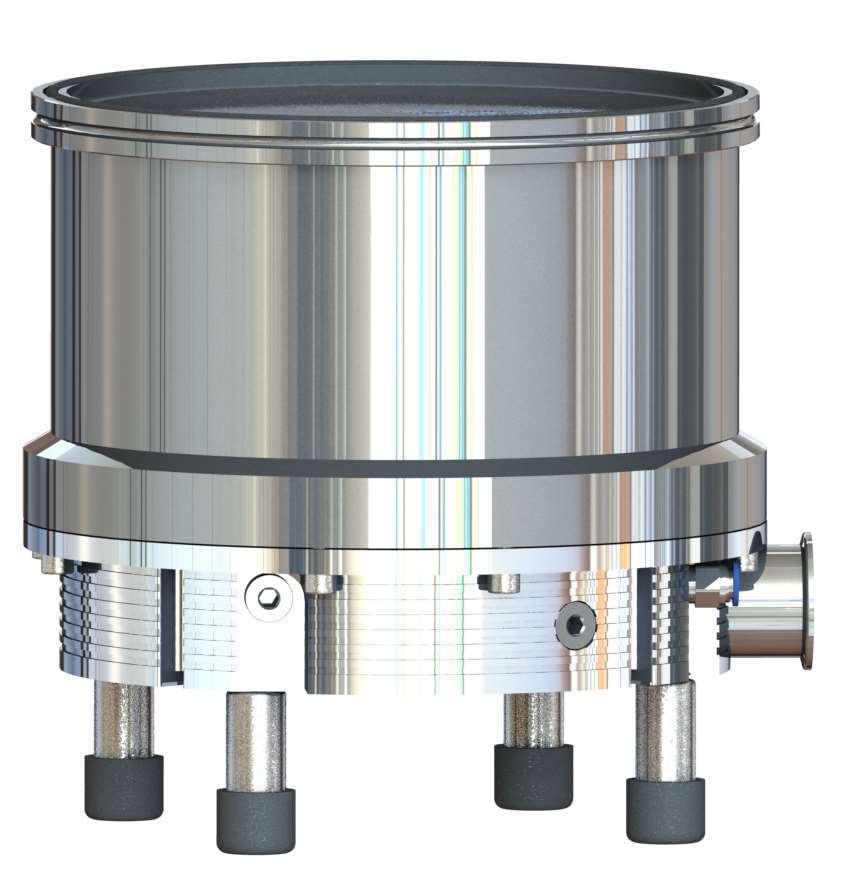

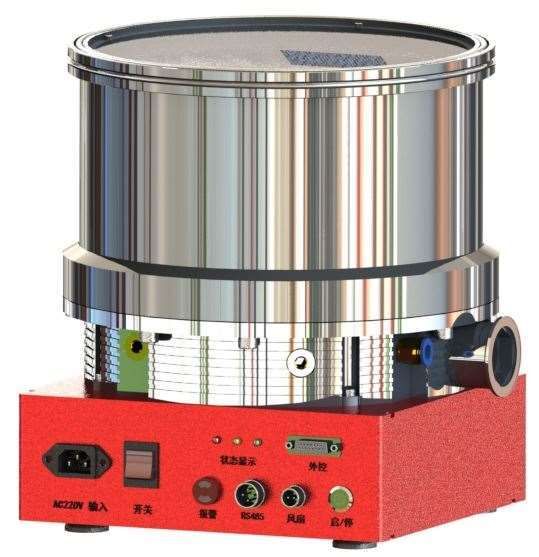

使用原廠說明書外觀示意；共用照片會註明適用型號，實際供應配置請洽詢。
點圖開啟原尺寸 ↗
點圖開啟原尺寸 ↗
DIMENSION DRAWINGS
原廠標註尺寸
圖中的字母對照下方數值表；線性尺寸單位為 mm，n 為孔數，— 表示原廠未列值。
小螢幕可左右滑動表格查看完整規格。
點圖開啟原尺寸 ↗
分體式尺寸
點圖開啟原尺寸 ↗

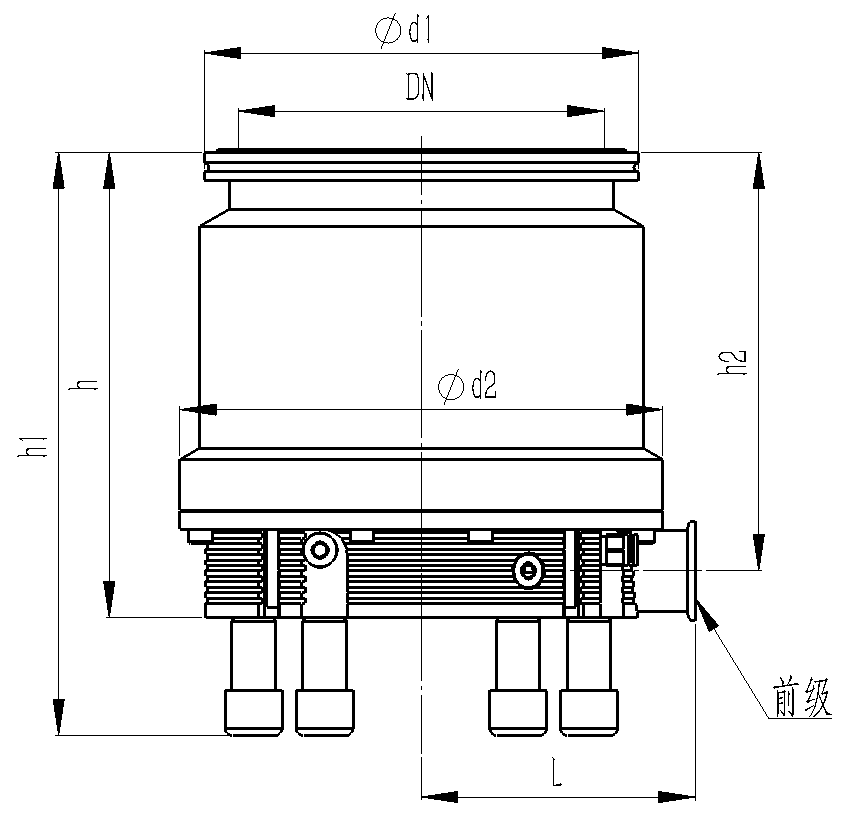

| DN | Φd1 | Φd2 | h | h1 | h2 | L |
|---|---|---|---|---|---|---|
| LF250 | 290 | 296 | 229.8 | 219.8 † | 203.8 | 165.3 |
| CF250 | 305 | 296 | 259.8 | 349.8 | 233.8 | 165.3 |
資料來源：原廠第 16 頁（PDF 第 24 頁）。
原廠共用尺寸示意圖；上表已依本頁型號與法蘭列出對應數值。
† LF250 分體式的 h1 原廠表列 219.8 mm，與圖示關係疑有不一致，待原廠確認；此數值暫不作安裝依據。
