JFB-160/701

脂潤滑

價格：請洽詢

650 L/s氮氣抽速

DN160入口口徑

LF / CF入口法蘭

APPEARANCE

外觀與配置

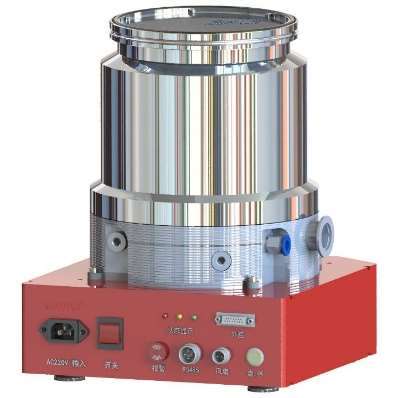

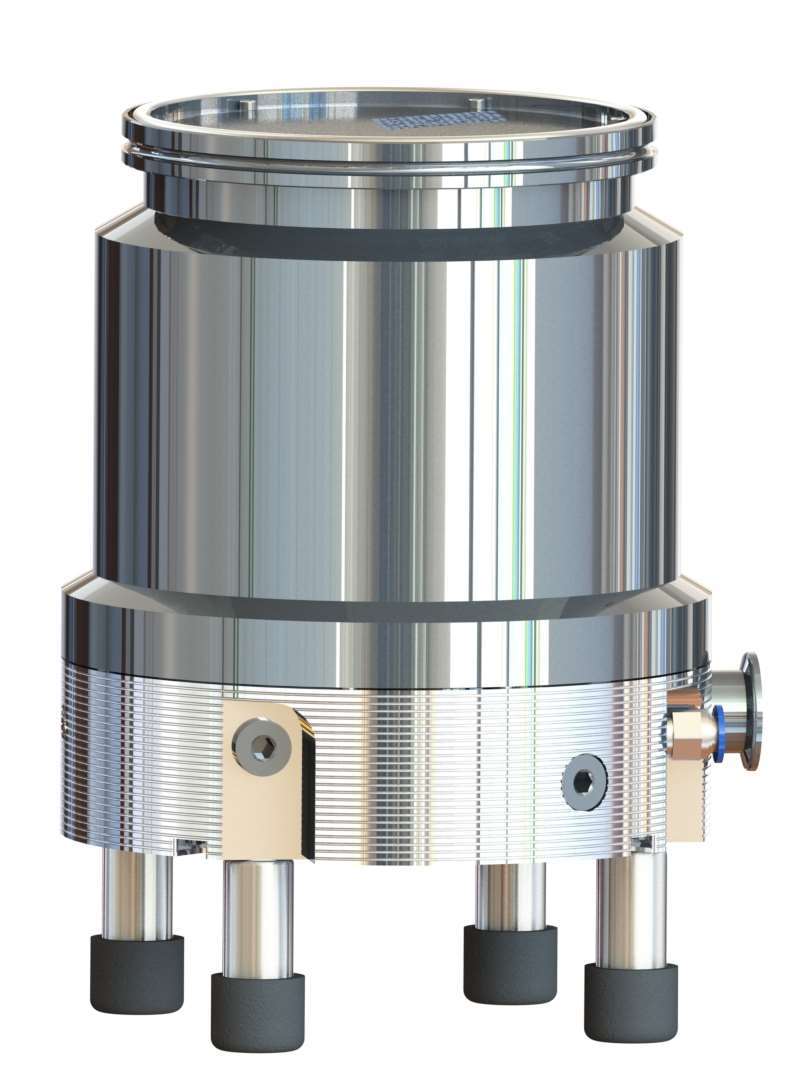

使用原廠說明書外觀示意；共用照片會註明適用型號，實際供應配置請洽詢。

DIMENSION DRAWINGS

圖中的字母對照下方數值表；線性尺寸單位為 mm，n 為孔數，— 表示原廠未列值。

小螢幕可左右滑動表格查看完整規格。

JFB-160/701 · 一體式尺寸
DN	Φd1	Φd2	h	h1	h3	L
LF160	180	218.5	241.8	336.8	201.8	124.8
CF160	202	218.5	268.8	359.8	224.8	124.8

資料來源：原廠第 15 頁（PDF 第 23 頁）。

原廠共用尺寸示意圖；上表已依本頁型號與法蘭列出對應數值。

JFB-160/701 · 分體式尺寸
DN	Φd1	Φd2	h	h1	h2	L
LF160	180	218.5	241.8	331.8	201.8	124.8
CF160	202	218.5	268.8	354.8	224.8	124.8

資料來源：原廠第 16 頁（PDF 第 24 頁）。

原廠共用尺寸示意圖；上表已依本頁型號與法蘭列出對應數值。

SPECIFICATIONS

規格來源：JFB 系列分子泵說明書 V5.4，原廠第 6–10 頁；外觀來源：第 2–4 頁。

供電、冷卻、控制器與配件依最終配置確認；價格與交期請洽詢。
