JFB-100/301

脂潤滑

價格：請洽詢

300 L/s氮氣抽速

DN100入口口徑

LF / CF入口法蘭

APPEARANCE

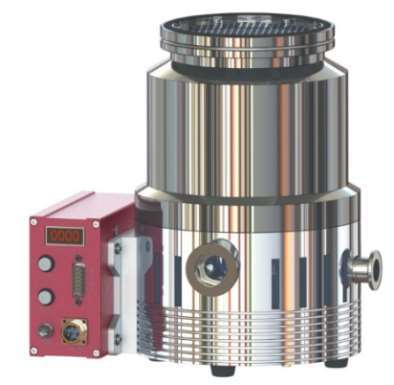

外觀與配置

使用原廠說明書外觀示意；共用照片會註明適用型號，實際供應配置請洽詢。

DIMENSION DRAWINGS

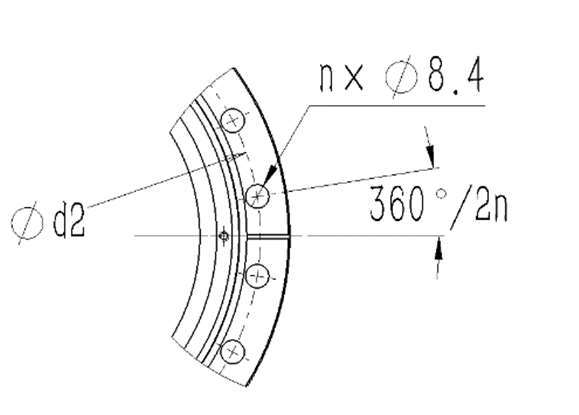

圖中的字母對照下方數值表；線性尺寸單位為 mm，n 為孔數，— 表示原廠未列值。

小螢幕可左右滑動表格查看完整規格。

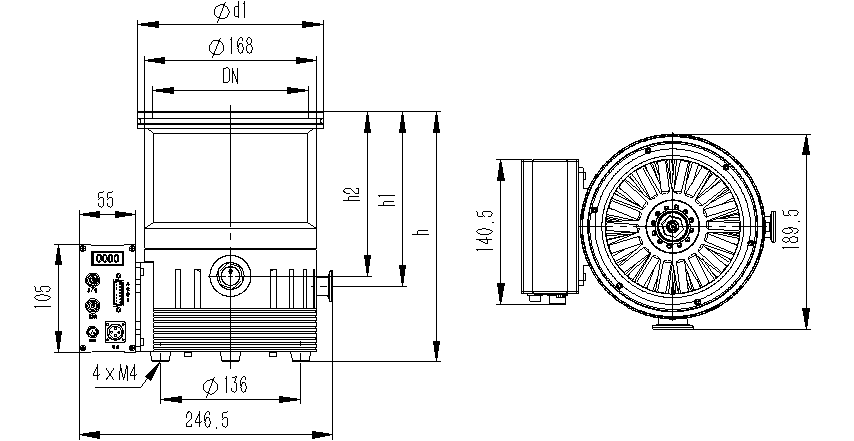

JFB-100/301 · 一體式尺寸
DN	Φd1	Φd2	h	h1	h2	n
LF100	130	—	260	192.5	178.5	—
CF100	152	130.3	279	211.5	197.5	16

資料來源：原廠第 15 頁（PDF 第 23 頁）。

此尺寸圖由 JFB-100/301、JFB-160/401 與 JFB-160/450D 共用；上表僅列本頁型號數值。原圖見原廠第 14 頁。

說明書提供本型號分體式外觀，但上述尺寸表未另外區分分體式；分體式安裝尺寸須另行確認，不直接套用一體式圖。

SPECIFICATIONS

規格來源：JFB 系列分子泵說明書 V5.4，原廠第 6–10 頁；外觀來源：第 2–4 頁。

供電、冷卻、控制器與配件依最終配置確認；價格與交期請洽詢。
