JFB-100/251

脂潤滑

價格：請洽詢

260 L/s氮氣抽速

DN100入口口徑

LF / CF入口法蘭

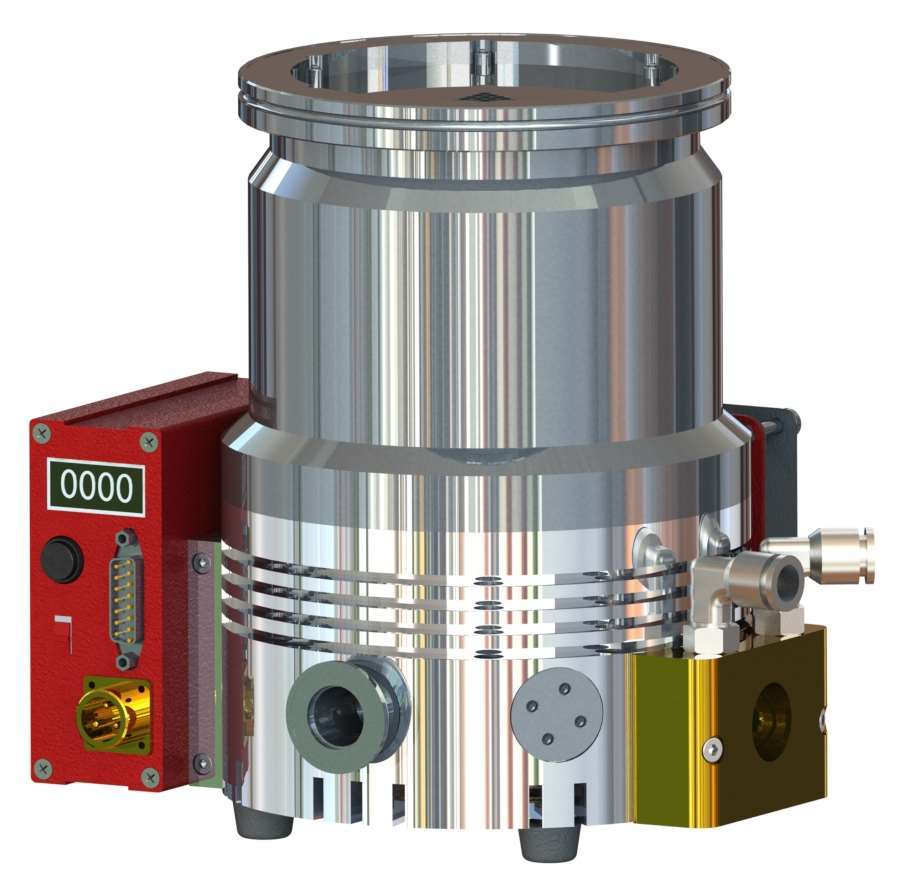

APPEARANCE

外觀與配置

使用原廠說明書外觀示意；共用照片會註明適用型號，實際供應配置請洽詢。

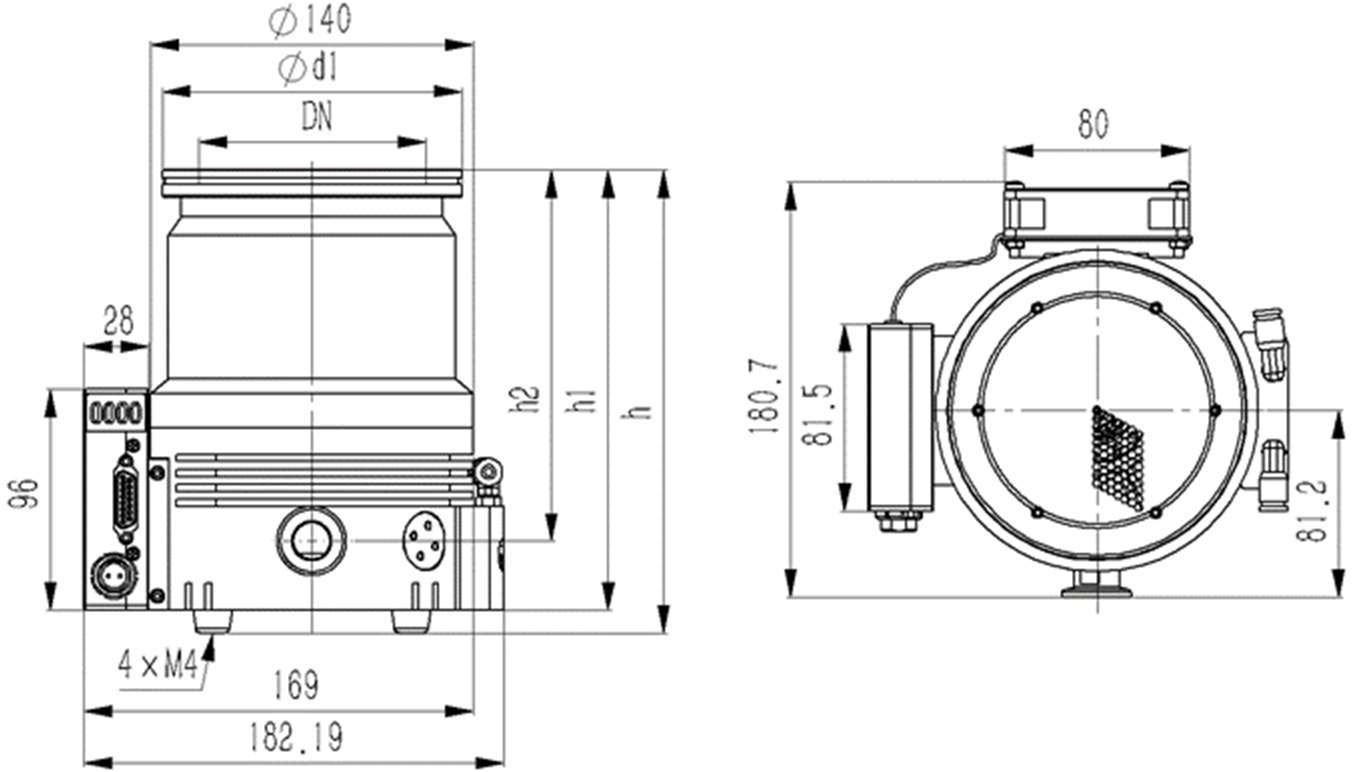

DIMENSION DRAWINGS

圖中的字母對照下方數值表；線性尺寸單位為 mm，n 為孔數，— 表示原廠未列值。

小螢幕可左右滑動表格查看完整規格。

JFB-100/251 · 一體式尺寸
DN	Φd1	Φd2	h	h1	h2	n
LF100	130	—	201.6	191.6	161.6	—
CF100	152	130.3	208	198	168	16

資料來源：原廠第 15 頁（PDF 第 23 頁）。

尺寸圖：原廠第 14 頁；數值表：第 15 頁。

SPECIFICATIONS

規格來源：JFB 系列分子泵說明書 V5.4，原廠第 6–10 頁；外觀來源：第 2–4 頁。

供電、冷卻、控制器與配件依最終配置確認；價格與交期請洽詢。
